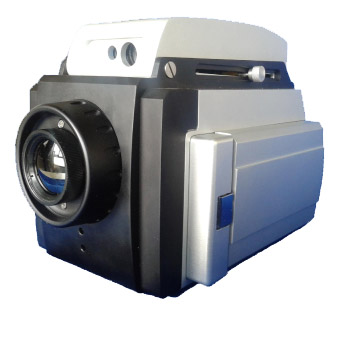

MDK-E系列手持式红外热像仪

MDK-E系列手持式红外热像仪是能耗评估和热工缺陷面积测定专用的次世代红外热像仪。我公司首次提出“温域测量”这一概念,首创让使用者可迅速获得其所关注任意温域面积的专利功能和具有“温域测量”功能的E系列手持式红外热像仪,为计算能源消耗和热工缺陷面积测量提供必要参数。MDK-E系列手持式红外热像仪的其他设计和功能也是基于人性化理念设计,满足不同使用者的各种使用习惯。

功能特点

全金属外壳,抗干扰能力强,性能稳定;

超大4.3寸 TFT24位真彩触摸屏,屏幕旋转可调;

温域面积测量,获取任意温度区间区域面积;

全屏图像自动校正,轻松拍摄高质量热图;

语音注释功能;

30万像素可见光画中画功能;

Magic Mini现场分析功能,无需拷贝图片和数据至电脑,在MDK-E1232上就可对红外热图进行点、线、面等进行图像分析;

超大内存扩展支持,最高支持16G SD卡;

4小时超长待机时间,并配备外接电源。

产品参数

MDK-E1232红外热像仪
成像效果
探测器类型 非制冷焦平面探测器 (320*240像素)
波长范围 8-14μm
热灵敏度 0.08°С 在 30°С 时
视场角 / 焦距 18°× 13°/ 40mm
聚焦方式 手动
可见光图像
内置可见光数码摄像头 CMOS传感器,640×480像素,2 15真彩色
图像显示
显示器 4.3″ 高分辨率彩色液晶屏(TFT),分辨率480× 272,可显示256级灰度和RGB888彩色图像。
视频输出 AV信号输出
图像校正 全屏图像自动校正、手动校正
测量
测温范围  -20 °С~+280°С
(可扩展到+2000°С)
测温精度 ±2°С 或读数的 ±2%(取大值)
测量模式 十字心温度测量;自动追踪测量全屏最高温;点温度测量(多至8个可移动点);区域温度测量(多至8个可移动区域),测量区域内最高温、最低温、平均温;线温度测量,线上最高温最低温及温度变化趋势图;等温线;超温报警。
发射率校正 0.01至1.00 发射率可调
其他校正 自动
图像存储
类型 可移动 4GB SD 卡(约4000幅图像,并可扩展至16GB),内置存储器(50幅) 图像)
文件格式 红外图像(JPEG)、可见光图像(JPEG)、语音注释(wav)
语音注释 每幅图像可配以多至10秒的语音注释
激光测距(选配)
测量距离(米) 0.05-70
精度(毫米) ±1
激光波长(纳米),安全等级 635,2
电源系统
电池类型 可充电锂离子电池
充电类型 本机充电
电池使用时间 4.0小时连续工作
外部电源 交流适配充电器 110/ 220 VAC, 50/ 60Hz
环境参数
操作温度 -20°С + 50°С
储存温度 -20°С + 50°С
湿度 工作及储存:10% 至 95%(非冷凝)
封装 IP54,IEC 529
抗冲击 25G, IEC 68-2-29
抗震动 2G, IEC 68-2-6
接口
USB 2.0 所拍摄的静态图像(包括红外图像、可见光图像、语音注释和文本注释)可传输到电脑中;
RJ45 可直接接入到TCP/IP的数字化网络中,进行红外视频的传输
人机交互
传统方式 可以通过方向键、功能键和快捷键对热像仪进行操作
触摸屏 可以通过触摸屏对热像仪进行操作
物理特性
外壳 铝合金
尺寸 200mm×140mm× 165mm
三角架螺母尺寸 1/4″- 20
