MDK-2160红外热成像网络监控系统

一、功能特点

点对点(与监控计算机之间)数据传输设置,有效地利用网络带宽资源;

可对红外、可见光监控头实现远程控制;

监控计算机端对红外监控目标进行实时温度分析,自动搜索全屏最高、最低温度点。并可显示鼠标坐标点处温度值;

可对测温参数进行设置,包括目标辐射率等;

可对当前监控头进行录像、手动抓拍和自动报警抓拍;可见光抓拍的图像是以标准BMP文件格式保存,红外抓拍的图像以BMP格式和IMG格式各保存一幅,并用相应软

打开。可对抓拍的红外图片进行二次温度分析或事故调查;录像数据保存于硬盘录像机内。

可对所有监控头实现定时自动选择,时间可自行选择。也可切换成手动监控方式,由监控人员自行选择监控头;

监控头可实现自动巡航,也可手动巡视;

报警参数可设置。

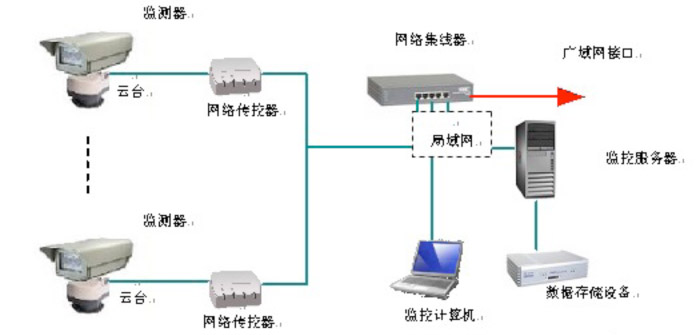

二、系统连接示意图

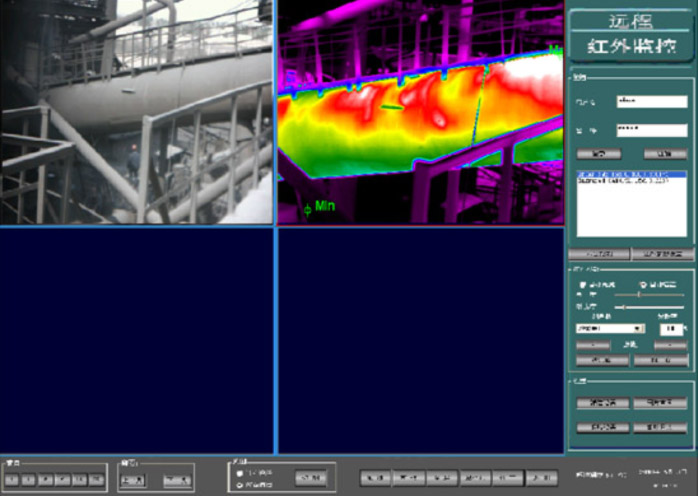

三、软件功能

点对点(与监控计算机之间)数据传输设置,有效地利用网络带宽资源;

监控计算机端对全图和区域进行实时温度分析(如:可对同热图中不同的区域或部件采用不同的测温方法和测温参数进行分析);

实时录像、抓拍、故障处理报告生成;

定时、定点自动巡检,检测时间、策略、路径设置(如:监测点、监测部件设置);

手动控制方式故障检测和定位功能;

远程红外监测器控制;

以监控计算机为基点的报警参数设置,如监视位置,报警温度,报警目标,温差报警等等;

多路监视显示,报警画面自动切换,自动抓拍报警画面;

检索抓拍热图像和录像,录像播放,二次温度分析或事故调查;

系统的图像是以全数字格式显示和处理,从而确保了图像的质量;

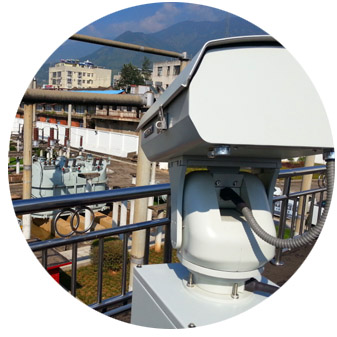

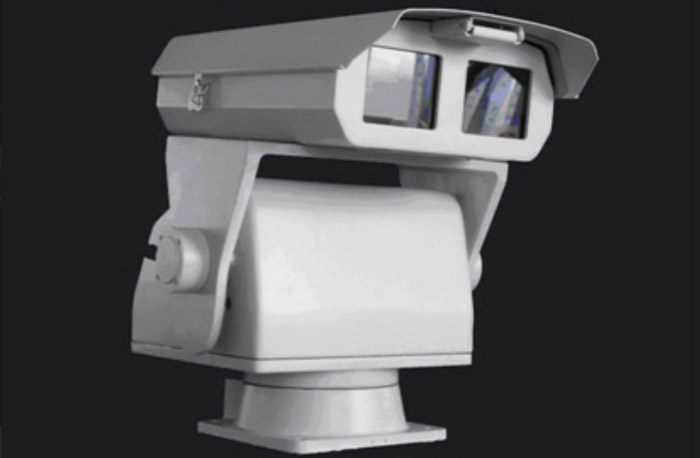

四、MDK-2160监控系统监控头图片

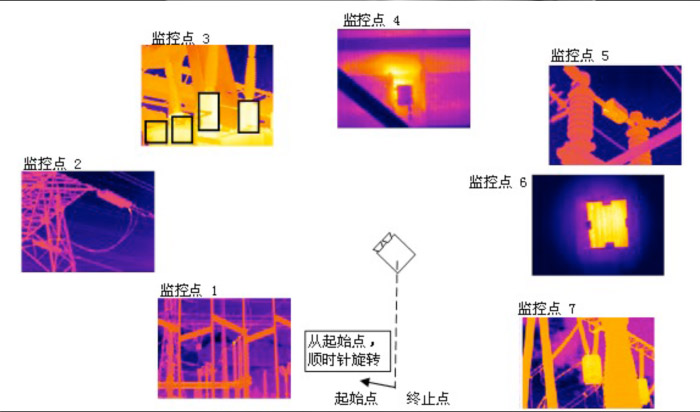

五、监控作业示意图及功能设置简介

监测点:

监控器在监控范围内根据监控对象设定监控位置,即监控点,监控点的最大数由云台在全行程中可以预设的停止位置决定。

监控模式(自动/手动)

当设置为自动模式时,系统将按预先设置监控任务行程对设备和环境进行定时监测或巡检。监控人员将无法对可视光摄像仪控制和云台控制进行操作。

当设置为手动模式时,系统将停止预先设置监控任务行程,监控人员可以进行操作,控制

热像仪聚焦调整(电动调焦),云台旋转等系统动作。

图像抓拍

监测员可随时抓拍监测屏幕上的画面。抓拍的图像是以标准BMP文件格式保存红外和可视光图像各一张并用通用软件查阅。

云台定位

通过计算机控制云台或监测器移动定位,并可快速移至一指定的监测点。

红外热像仪聚焦

通过计算机远程调整红外摄像仪的聚焦(电动调焦)。

温度标示

显示图像中的最高温度值、最低温度值、坐标点处的温度值。

测温参数

对红外图像或监测区域设置测温参数(物体辐射率、测温距离、相对湿度),以提高温度计算的精度。
